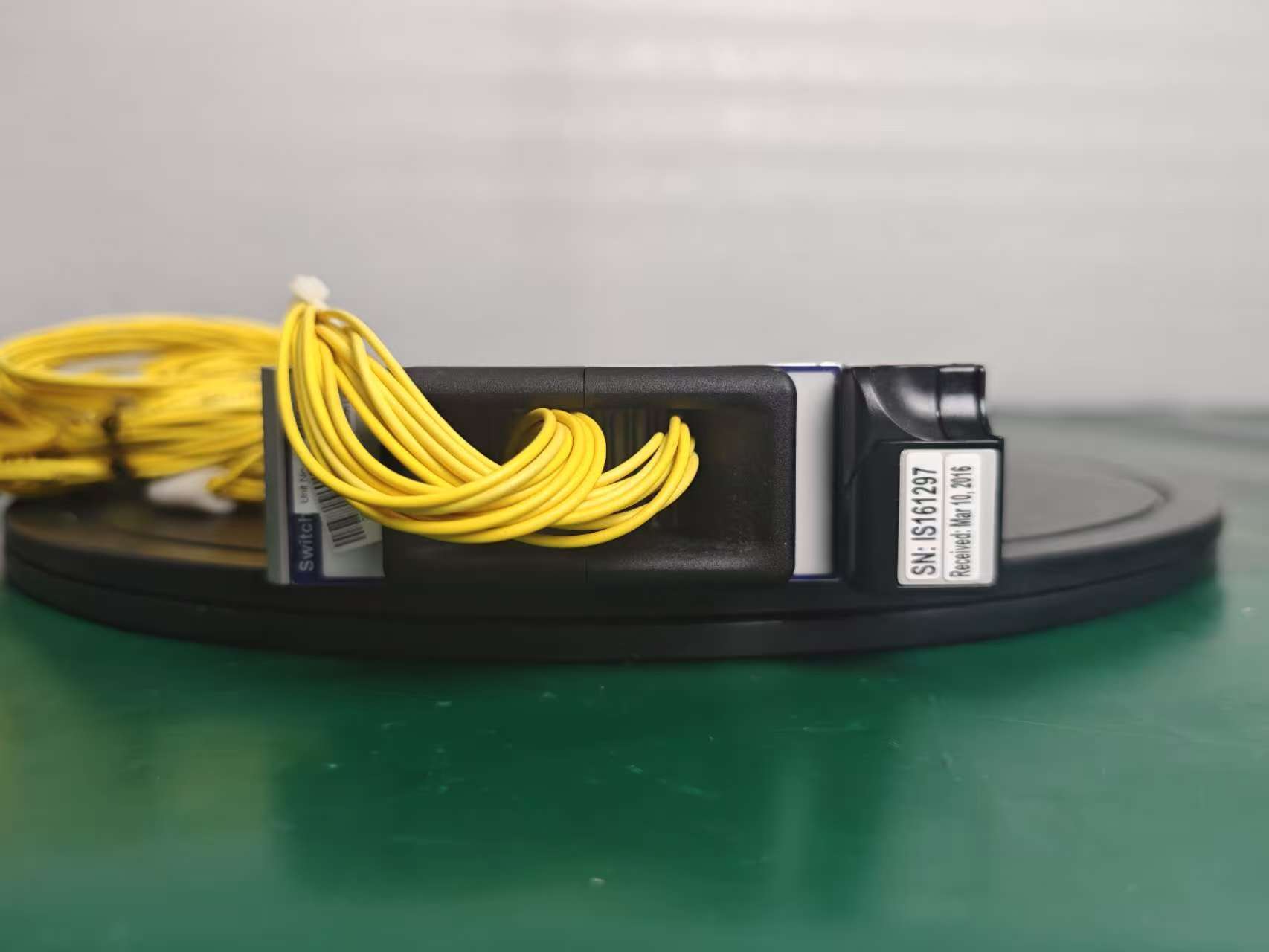

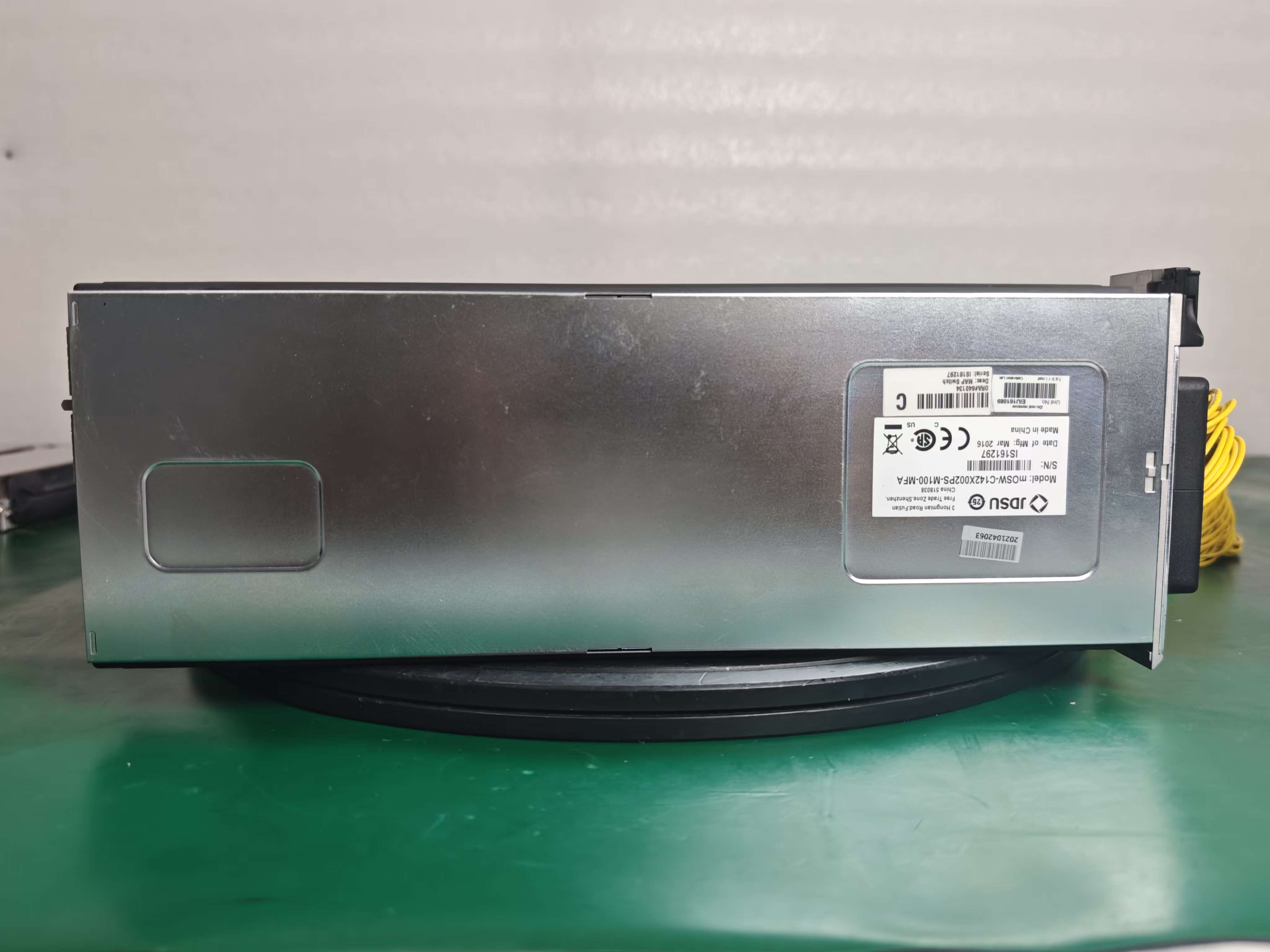

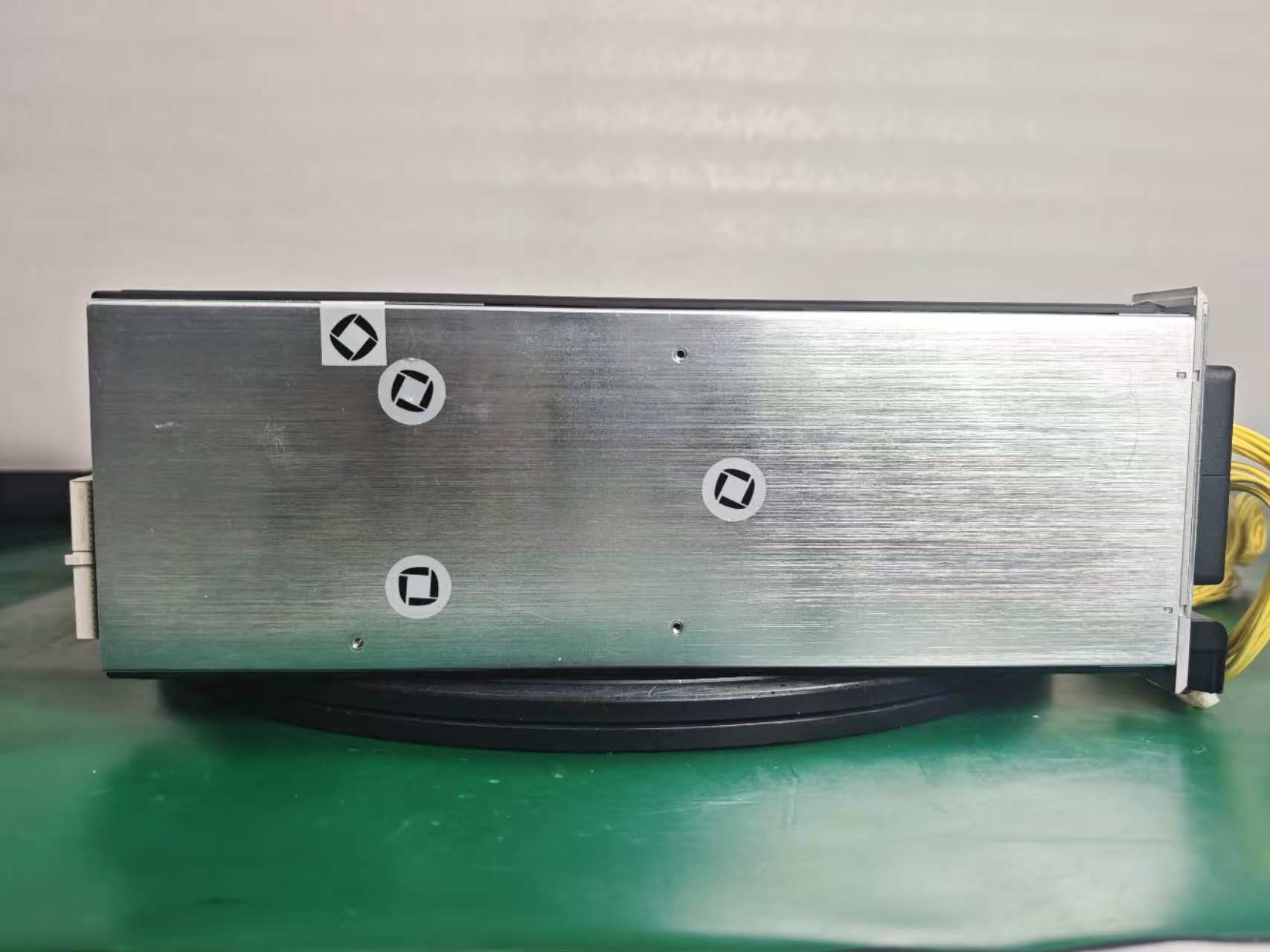

捷迪迅(JDSU)mOSW-C142X002PS-M100-MFA光开关模块

基本概述 型号：mOSW-C142X002PS-M100-MFA（简称 mOSW-C1） 品牌：VIAVI（原 JDSU / 捷迪迅） 类型：4×2×2 尾纤式光开关模块（单模、仪表级） 平台：MAP 系列多应用测试平台（MAP-220C/230B/280 等） 核心用途：电信 / 光通信自动化测试、DWDM、放大器、误码率（BER）测试等信号路由 关键光学参数（核心指标） 端口配置：4×2×2（4 输入、2 输出、2 冗余 / 监控） 光纤类型：9/125μm 单模光纤（SMF） 工作波长：1270～1670 nm（覆盖 C/L/S 波段） 插入损耗（IL）：<0.7 dB（典型≤0.5 dB） 回波损耗（RL）：>57 dB 偏振相关损耗（PDL）：≤0.04 dB（超低） 重复性：±0.005 dB（高稳定） 开关速度：毫秒级（典型 < 10 ms） 功率 handling：+23 dBm（最大） 机械与电气特性 接口：尾纤式（Pigtail），FC/APC（默认） 模块形态：热插拔卡盒（MAP 机箱直插） 尺寸：标准 MAP 模块宽度（约 25 mm），长度适配 MAP 机箱 控制接口：RS-232、GPIB、以太网（SCPI 协议） 编程兼容：支持 MAP-200 指令集及 VIAVI SB/SC 系列光开关兼容模式 核心优势 超低 PDL + 高重复性：0.04 dB PDL 与 ±0.005 dB 重复性，大幅降低测试不确定度 全波段覆盖：1270–1670 nm，适配 DWDM、FTTH、高速光模块测试 高密度 + 灵活配置：4×2×2 架构，节省机箱槽位与成本 热插拔 + 易集成：MAP 平台即插即用，支持远程自动化控制 仪表级可靠性：VIAVI 第四代光开关技术，30 + 年行业验证 典型应用场景 DWDM/OTN 信道自动化测试 光放大器（EDFA）增益 / 噪声测试 高速收发器 / 光模块 BER 测试 光纤链路监控与故障切换 多端口光组件自动化量产测试
